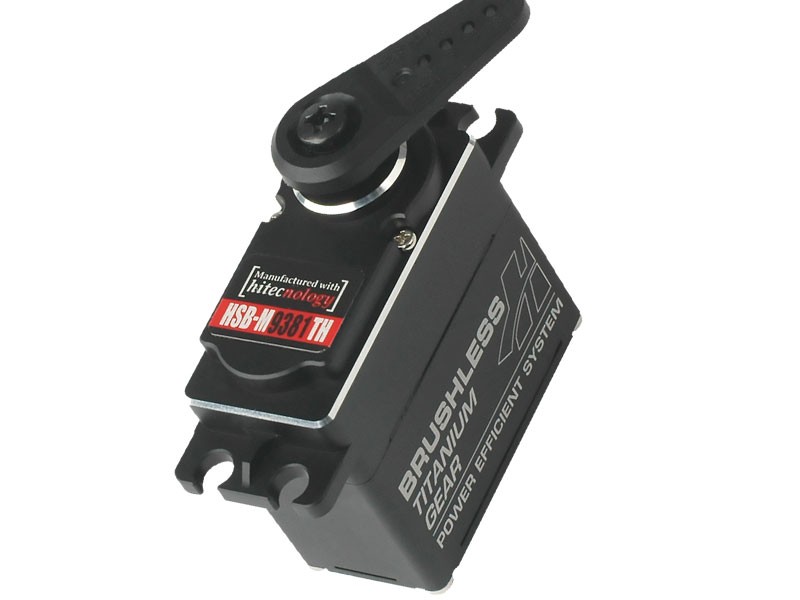

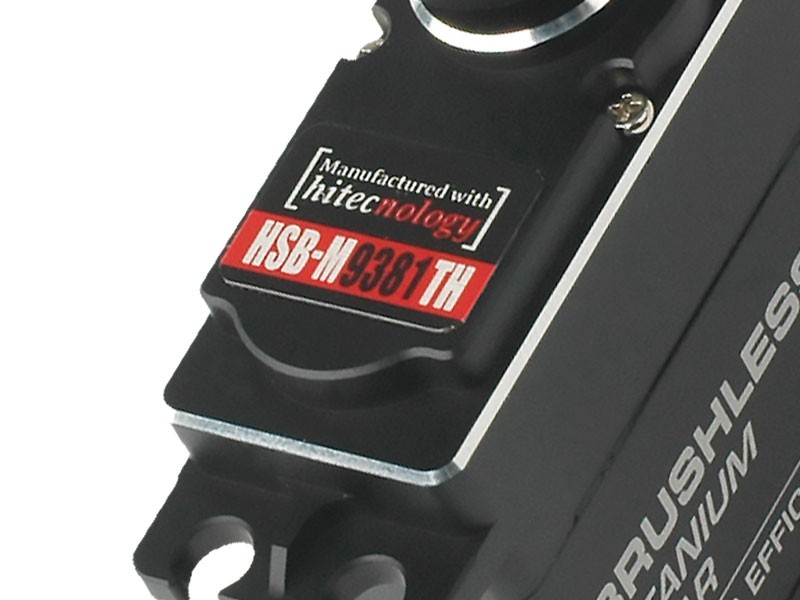

HSB-M9381TH 20mm Brushless High Voltage Ultra Torque Titanium Gear Actuator (7.4V)

商品コード:39379 JANコード:0669962393799

メーカー希望小売価格 : ¥37,000(税抜)

製品紹介

特徴

  • 12ビット PWM制御プログラミング
  • 非接触磁気エンコーダ
  • 高性能ブラシレスモーター
  • ブラシサーボの1/10、ブラシレスサーボの1/5の消費電力
  • 電圧範囲での一定トルク出力
  • IP65 規格のスプラッシュ防水(水と防塵)
  • 出力軸25セレーション
  • 利用可能なカスタマイズおよび変更オプション

部品とアクセサリー(オプション)

  • 交換用ギアセット
  • 交換用ケースセット
  • 該当するホーンと取り付け金具

プログラム可能な機能

  • エンドポイント調整
  • 最大動作角度モード
  • フェイルセーフ(ポイント設定・ON/OFF)
  • デッドバンド幅
  • 動作スピード(低速)
  • ソフトスタート設定
  • データ(保存/読み込み)
  • 工場出荷時設定(リセット)



HSB-M9381TH アクチュエータ製品仕様

性能仕様
制御信号 PWM
動作電圧範囲 (volts DC) 6.0V ~ 7.4V
無負荷動作速度 (second @ 60°) 0.17 ~ 0.14
無負荷動作速度(RPM) 59 ~ 71
無負荷動作速度(deg. per sec.) 353° ~ 429°
最大トルク (oz. / in.) 472
最大トルク(kg. / cm.) 34
最大トルク (Ncm.) 383
アイドリング消費電流 (mA) 27
無負荷動作消費電流(mA) 250
停動消費電流(mA) 2,700
物理仕様
ケース寸法(突起物除く) (inches) 1.57 x 0.79 x 1.50
ケース寸法(突起物除く)(mm) 40.0 x 20.0 x 38.0
重量(ounces) 2.40
重量(g) 68.0
モータータイプ ブラシレス
定格モーターライフサイクル 50,000 サイクル
位置センサ 非接触磁気エンコーダ
位置センサ定格ライフサイクル 100万
ギア材質 ハイブリッド MPD ファーストギア & チタンスチールギア×3
ベアリングタイプ デュアルボールベアリング
出力軸 (セレーション / Ømm) 25T / 6
ケース材質 アルミフルメタル
IP規格(防水、防塵) IP65
