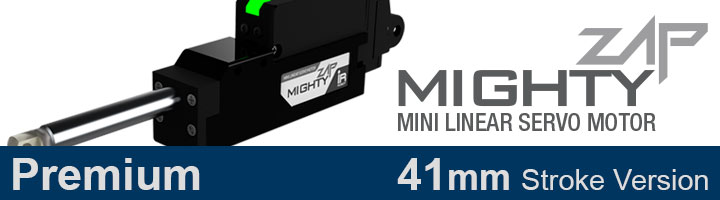

Mini Linear Servo Motors MIGHTY ZAP プレミアム 41mm

※メーカー希望小売価格はオープンプライス

製品紹介

特徴

高出力、高耐久性のコアレスモーター使用
41mmストロークモデル
20〜80Nの各出力フォース種類
12V 使用電圧対応
RS-485またはTTL/ PWM通信プロトコル（選択可能）
特殊金属の出力ロッド採用

標準アクセサリー

1.ヒンジベース1pc　　2.取付ヒンジ1pc　　3.M3 ナット2pcs　　4.ヒンジシャフト1pc　　5.ロッドエンド1pc
6.M2.5×6 スクリュー3pcs　　7.接続ケーブル(Fタイプ)：4Pin Molex to Molex (RS-485用)
8.接続ケーブル(PTタイプ)：3Pin Molex to Molex & S-02 to Molex (PWM用) (PWM用ワイヤは、エコノミーのみ付属)
9.ソケットヘッドM3.0x8ボルト　3pcs (41mm/56mmストロークのみ)

プレミアム 41mm 製品ラインナップ

品番	品名	電圧	N（ニュートン）	信号	ストローク
L12-20PT-4	L12-20PT-4（プレミアム12V 20N PWM/TTL 41mm)	12V	20N	PWM/TTL	41mm
L12-30PT-4	L12-30PT-4（プレミアム12V 30N PWM/TTL 41mm)	12V	30N	PWM/TTL	41mm
L12-50PT-4	L12-50PT-4（プレミアム12V 50N PWM/TTL 41mm)	12V	50N	PWM/TTL	41mm
L12-80PT-4	L12-80PT-4（プレミアム12V 80N PWM/TTL 41mm)	12V	80N	PWM/TTL	41mm
L12-20F-4	L12-20F-4（プレミアム12V 20N RS-485 41mm)	12V	20N	RS-485	41mm
L12-30F-4	L12-30F-4（プレミアム12V 30N RS-485 41mm)	12V	30N	RS-485	41mm
L12-50F-4	L12-50F-4（プレミアム12V 50N RS-485 41mm)	12V	50N	RS-485	41mm
L12-80F-4	L12-80F-4（プレミアム12V 80N RS-485 41mm)	12V	80N	RS-485	41mm

プレミアム 41mm 製品仕様

入力電圧	通信	フォース 20N	フォース 30N	フォース 50N	フォース 80N
12V	RS-485	L12-20F-4	L12-30F-4	L12-50F-4	L12-80F-4
	TTL/PWM	L12-20PT-4	L12-30PT-4	L12-50PT-4	L12-80PT-4
定格フォース/ 最高速度(無負荷)		17N / 80.0mm/s	31N / 28.0mm/s	50N / 10.5mm/s	78N / 7.7mm/s
自己保持フォース/ Z軸使用可能フォース		7N / 7N	31N / 23N	50N / 37.5N	78N / 58.5N
ギア比		10:1		30:1	50:1
ギアタイプ		エンジニアリングプラスチックギア		金属合金ギア×4個＋エンジニアリングプラスチックギア×2個
ロッドタイプ		金属合金ロッド
モータータイプ/ Watt / デューティ比（推奨最大）		コアレスモーター / 26W / 50%

Download File
[MightyZAP] Mini Linear Servo Motor mightyZAP User Manual - Ver2.2
Data Sheet L12-XXPT-4 (12V, 17~78N, TTL/PWM, 41mm Stroke)
Data Sheet L12-XXF-4 (12V, 17~78N, RS-485, 41mm Stroke)
[mightyZAP Premium] 41mm stroke Version 2D DXF Drawings
[mightyZAP Premium] 41mm stroke Version 3D STP Drawings
Software・Firmwareの最新バージョンに関してはiRROBOT社のホームページでご確認下さい。　iRROBOT社ホームページ
