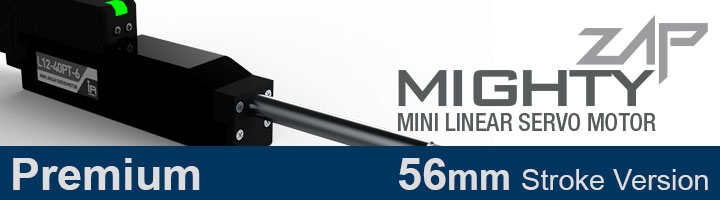

Mini Linear Servo Motors MIGHTY ZAP プレミアム 56mm
Mini Linear Servo Motors MIGHTY ZAP プレミアム 56mm
※メーカー希望小売価格はオープンプライス
製品紹介
特徴
- 高出力、高耐久性のコアレスモーター使用
- 56mmストロークモデル
- 20〜80Nの各出力フォース種類
- 12V使用電圧対応
- RS-485またはTTL/ PWM通信プロトコル（選択可能）
- 特殊金属の出力ロッド採用
標準アクセサリー
1.ヒンジベース1pc 2.取付ヒンジ1pc 3.M3 ナット2pcs 4.ヒンジシャフト1pc 5.ロッドエンド1pc
6.M2.5×6 スクリュー3pcs 7.接続ケーブル(Fタイプ)：4Pin Molex to Molex (RS-485用)
8.接続ケーブル(PTタイプ)：3Pin Molex to Molex & S-02 to Molex (PWM用) (PWM用ワイヤは、エコノミーのみ付属)
9.ソケットヘッドM3.0x8ボルト 3pcs (41mm/56mmストロークのみ)
プレミアム 56mm 製品ラインナップ
| 品番 | 品名 | 電圧 | N（ニュートン） | 信号 | ストローク |
| L12-20PT-6 | L12-20PT-6（プレミアム12V 20N PWM/TTL 56mm) | 12V | 20N | PWM/TTL | 56mm |
| L12-30PT-6 | L12-30PT-6（プレミアム12V 30N PWM/TTL 56mm) | 12V | 30N | PWM/TTL | 56mm |
| L12-50PT-6 | L12-50PT-6（プレミアム12V 50N PWM/TTL 56mm) | 12V | 50N | PWM/TTL | 56mm |
| L12-80PT-6 | L12-80PT-6（プレミアム12V 80N PWM/TTL 56mm) | 12V | 80N | PWM/TTL | 56mm |
| L12-20F-6 | L12-20F-6（プレミアム12V 20N RS-485 56mm) | 12V | 20N | RS-485 | 56mm |
| L12-30F-6 | L12-30F-6（プレミアム12V 30N RS-485 56mm) | 12V | 30N | RS-485 | 56mm |
| L12-50F-6 | L12-50F-6（プレミアム12V 50N RS-485 56mm) | 12V | 50N | RS-485 | 56mm |
| L12-80F-6 | L12-80F-6（プレミアム12V 80N RS-485 56mm) | 12V | 80N | RS-485 | 56mm |
プレミアム 56mm 製品仕様
| 入力電圧 | 通信 | フォース 20N | フォース 30N | フォース 50N | フォース 80N |
| 12V | RS-485 | L12-20F-6 | L12-30F-6 | L12-50F-6 | L12-80F-6 |
| TTL/PWM | L12-20PT-6 | L12-30PT-6 | L12-50PT-6 | L12-80PT-6 | |
| 定格フォース/ 最高速度(無負荷) |
17N / 80.0mm/s | 31N / 28.0mm/s | 50N / 10.5mm/s | 78N / 7.7mm/s | |
| 自己保持フォース/ Z軸使用可能フォース |
7N / 7N | 31N / 23N | 50N / 37.5N | 78N / 58.5N | |
| ギア比 | 10:1 | 10:1 | 30:1 | 50:1 | |
| ギアタイプ | エンジニアリングプラスチックギア | 金属合金ギア×4個＋エンジニアリングプラスチックギア×2個 | |||
| ロッドタイプ | 金属合金ロッド | ||||
| モータータイプ/ Watt / デューティ比（推奨最大） |
コアレスモーター / 26W / 50% | ||||
| Download File | |
| [MightyZAP] Mini Linear Servo Motor mightyZAP User Manual - Ver2.2 |  |
| Data Sheet L12-XXPT-6 (12V, 17~78N, TTL/PWM, 56mm Stroke) |  |
| Data Sheet L12-XXF-6 (12V, 17~78N, RS-485, 56mm Stroke) | |
| [mightyZAP Premium] 56mm stroke Version 2D DXF Drawings |  |
| [mightyZAP Premium] 56mm stroke Version 3D STP Drawings |  |
| Software・Firmwareの最新バージョンに関してはiRROBOT社のホームページでご確認下さい。 iRROBOT社ホームページ | |
