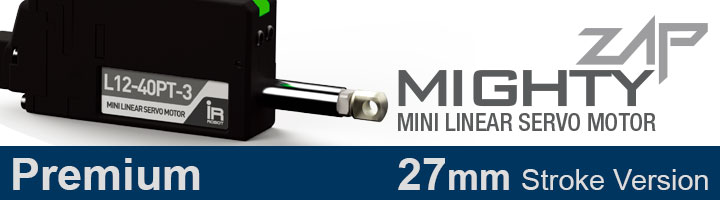

Mini Linear Servo Motors MIGHTY ZAP プレミアム 27mm
Mini Linear Servo Motors MIGHTY ZAP プレミアム 27mm
※メーカー希望小売価格はオープンプライス
製品紹介
特徴
- 高出力、高耐久性のコアレスモーター使用
- 27mm*のストロークモデル
- 12〜100Nの各出力フォース種類
- 7.4 V または 12V 使用電圧対応（選択可能）
- RS-485またはTTL/ PWM通信プロトコル（選択可能）
- 特殊金属の出力ロッド採用
*IR-USB01（別売り）で30mmに変更可能
標準アクセサリー
1.ヒンジベース1pc 2.取付ヒンジ1pc 3.M3 ナット2pcs 4.ヒンジシャフト1pc 5.ロッドエンド1pc
6.M2.5×6 スクリュー3pcs 7.接続ケーブル(Fタイプ)：4Pin Molex to Molex (RS-485用)
8.接続ケーブル(PTタイプ)：3Pin Molex to Molex & S-02 to Molex (PWM用) (PWM用ワイヤは、エコノミーのみ付属)
9.ソケットヘッドM3.0x8ボルト 3pcs (41mm/56mmストロークのみ)
プレミアム 27mm 製品ラインナップ
| 品番 | 品名 | 電圧 | N（ニュートン） | 信号 | ストローク |
| L7-20PT-3 | L7-20PT-3（プレミアム 7.4V 20N PWM/TTL 27mm) | 7.4V | 20N | PWM/TTL | 27mm |
| L7-40PT-3 | L7-40PT-3（プレミアム 7.4V 40N PWM/TTL 27mm) | 7.4V | 40N | PWM/TTL | 27mm |
| L7-64PT-3 | L7-64PT-3（プレミアム 7.4V 64N PWM/TTL 27mm) | 7.4V | 64N | PWM/TTL | 27mm |
| L7-100PT-3 | L7-100PT-3（プレミアム 7.4V 100N PWM/TTL 27mm) | 7.4V | 100N | PWM/TTL | 27mm |
| L12-12PT-3 | L12-12PT-3（プレミアム12V 12N PWM/TTL 27mm) | 12V | 12N | PWM/TTL | 27mm |
| L12-20PT-3 | L12-20PT-3（プレミアム12V 20N PWM/TTL 27mm) | 12V | 20N | PWM/TTL | 27mm |
| L12-40PT-3 | L12-40PT-3（プレミアム12V 40N PWM/TTL 27mm) | 12V | 40N | PWM/TTL | 27mm |
| L12-64PT-3 | L12-64PT-3（プレミアム12V 64N PWM/TTL 27mm) | 12V | 64N | PWM/TTL | 27mm |
| L12-100PT-3 | L12-100PT-3（プレミアム12V 100N PWM/TTL 27mm) | 12V | 100N | PWM/TTL | 27mm |
| L12-12F-3 | L12-12F-3（プレミアム12V 20N RS-485 27mm) | 12V | 20N | RS-485 | 27mm |
| L12-20F-3 | L12-20F-3（プレミアム12V 20N RS-485 27mm) | 12V | 20N | RS-485 | 27mm |
| L12-40F-3 | L12-40F-3（プレミアム12V 40N RS-485 27mm) | 12V | 40N | RS-485 | 27mm |
| L12-64F-3 | L12-64F-3（プレミアム12V 64N RS-485 27mm) | 12V | 64N | RS-485 | 27mm |
| L12-100F-3 | L12-100F-3（プレミアム12V 100N RS-485 27mm) | 12V | 100N | RS-485 | 27mm |
プレミアム 27mm 製品仕様
| 入力電圧 | 通信 | フォース 12N | フォース 20N | フォース 40N | フォース 64N | フォース 100N |
| 12V | RS-485 | L12-12F-3 | L12-20F-3 | L12-40F-3 | L12-64F-3 | L12-100F-3 |
| TTL/PWM | L12-12PT-3 | L12-20PT-3 | L12-40PT-3 | L12-64PT-3 | L12-100PT-3 | |
| 7.4V | ー | L7-20PT-3 | L7-40PT-3 | L7-64PT-3 | L7-100PT-3 | |
| 定格フォース/ 最高速度(無負荷) |
12N / 110.0mm/s | 20N / 80.0mm/s | 40N / 28.0mm/s |
64N / 10.5mm/s |
100N / 7.7mm/s |
|
| 自己保持フォース/ Z軸使用可能フォース |
N / A | 7N / 7N | 40N / 30N | 64N / 48N | 100N / 75N | |
| ギア比 | 10:1 | 30:1 | 50:1 | |||
| ギアタイプ | エンジニアリングプラスチックギア | 金属合金ギア×4個＋ エンジニアリングプラスチックギア×2個 |
||||
| ロッドタイプ | 金属合金ロッド | |||||
| モータータイプ/ Watt / デューティ比（推奨最大） |
コアレスモーター / 26W / 50% | |||||
| Download File | |
| [MightyZAP] Mini Linear Servo Motor mightyZAP User Manual - Ver2.2 |  |
| Data Sheet L12-XXPT-3 (12V, 12~100N, TTL/PWM, 27mm Stroke) |  |
| Data Sheet L12-XXF-3 (12V, 12~100N, RS-485, 27mm Stroke) | |
| [mightyZAP Premium] 30mm(27mm) stroke Version 2D DXF Drawings |  |
| [mightyZAP Premium] 30mm(27mm) stroke Version 3D STP Drawings |  |
| Software・Firmwareの最新バージョンに関してはiRROBOT社のホームページでご確認下さい。 iRROBOT社ホームページ | |
