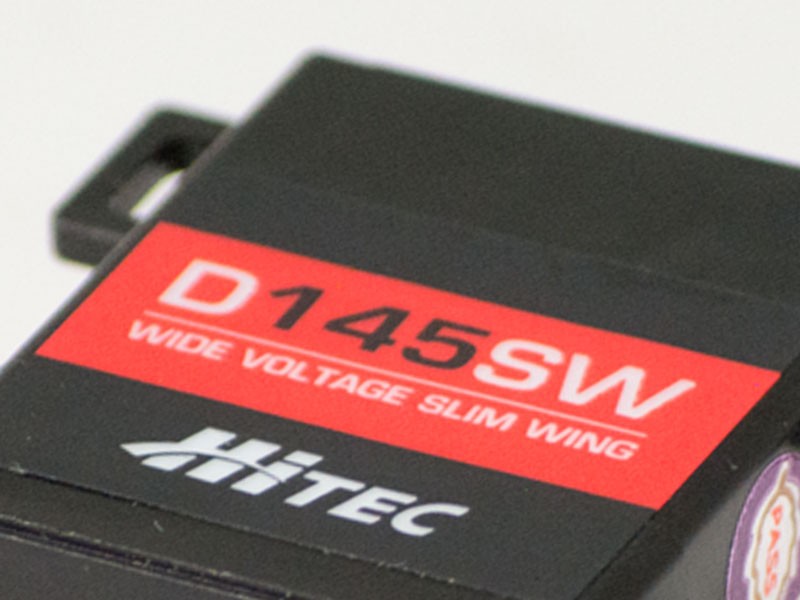

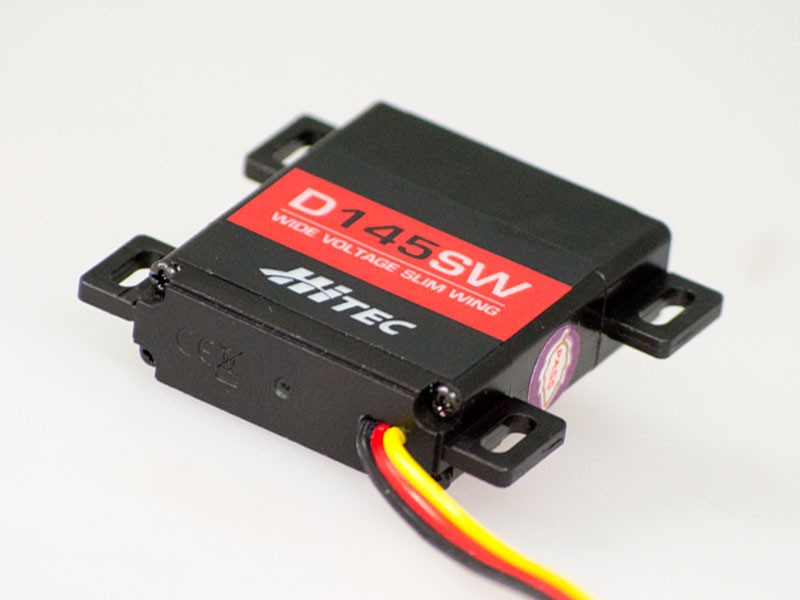

D145SW 10mm Cored Wide Voltage Steel Gear Actuator (7.4V)

商品コード :36145 JANコード:0669962361453 メーカー希望小売価格 : ¥8,000(税抜)

製品紹介

特徴

  • サーボの分解能を決めるADコンバーターは最高峰の12Bit 4096Stepの高分解能を実現
    送信機の高分解能に完全同期する高精度制御を実現
  • 高速クロックCPUにより従来専用チップで無いと追従できなかった
    信号変化⇒モーター反応速度を劇的に短縮
  • 脅威の32Bit-CPUをサーボ内に実装、自在にプログラムできます
  • PWM または TTL プロトコル機能
  • 1Mサイクル、長寿命ポテンショメータ
  • 広範囲の電圧機能(4.8~7.4V)
  • 利用可能なカスタマイズおよび変更オプション

部品とアクセサリー(オプション)

  • 交換用ギアセット
  • 交換用ケースセット
  • 該当するホーンと取り付け金具

プログラム可能な機能

  • エンドポイント調整
  • 最大動作角度モード
  • フェイルセーフ(ポイント設定・ON/OFF)
  • デッドバンド幅
  • 動作スピード(低速)
  • ソフトスタート設定
  • オーバーロードプロテクション機能
  • データ(保存/読み込み)
  • 工場出荷時設定(リセット)


D145SW アクチュエータ製品仕様

性能仕様
制御信号 PWM / TTL
動作電圧範囲 (volts DC) 4.8V ~ 7.4V
無負荷動作速度 (second @ 60°) 0.21 ~ 0.14
無負荷動作速度(RPM) 48 ~ 71
無負荷動作速度(deg. per sec.) 286° ~ 429°
最大トルク (oz. / in.) 54 ~ 83
最大トルク(kg. / cm.) 3.9 ~ 6.0
最大トルク (Ncm.) 38.2 ~ 58.8
アイドリング消費電流 (mA) 30
無負荷動作消費電流(mA) 180
停動消費電流(mA) 2,500
物理仕様
ケース寸法(突起物除く) (inches) 1.18 x 0.39 x 1.45
ケース寸法(突起物除く)(mm) 30.0 x 10.0 x 37.0
重量(ounces) 0.84
重量(g) 24
モータータイプ 3極芯カーボンブラシ
定格モーターライフサイクル 25,000 サイクル
位置センサ ポテンショメータ
位置センサ定格ライフサイクル 50,000
ギア材質 MPファーストギア/メタルギア × 4
ベアリングタイプ デュアルボールベアリング
出力軸 (セレーション / Ømm) 23T / 5
ケース材質 エンジニアリングプラスチック / メタル
IP規格(防水、防塵) N / A
