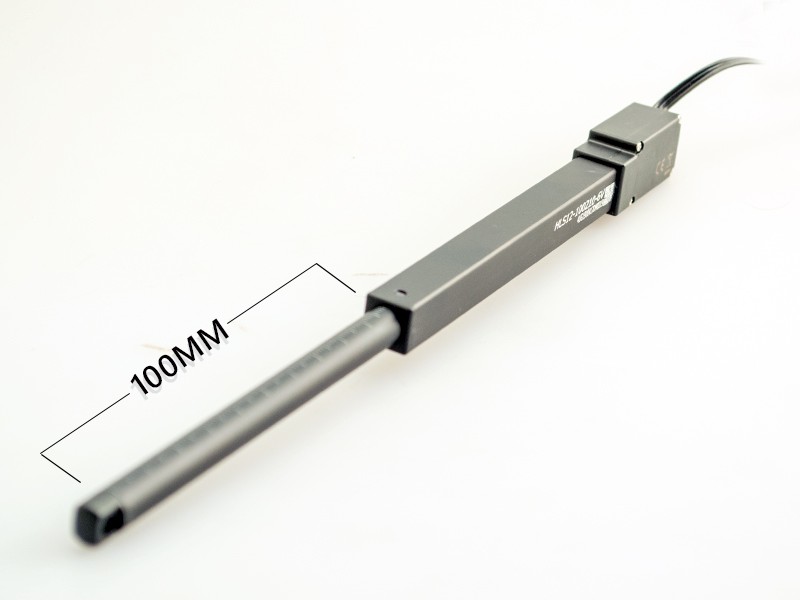

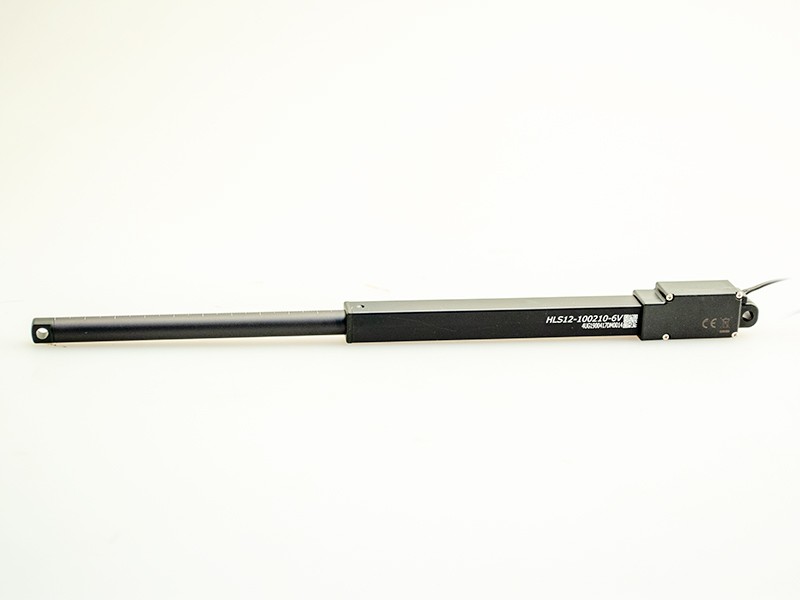

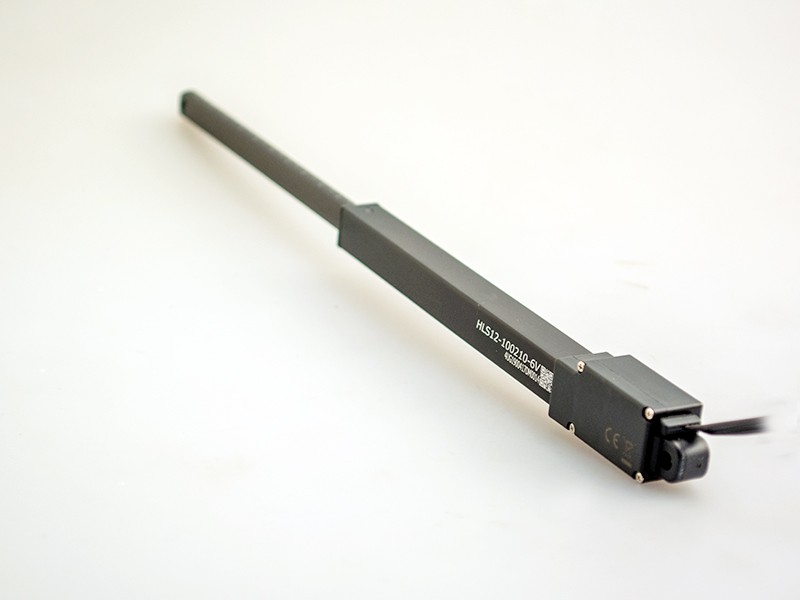

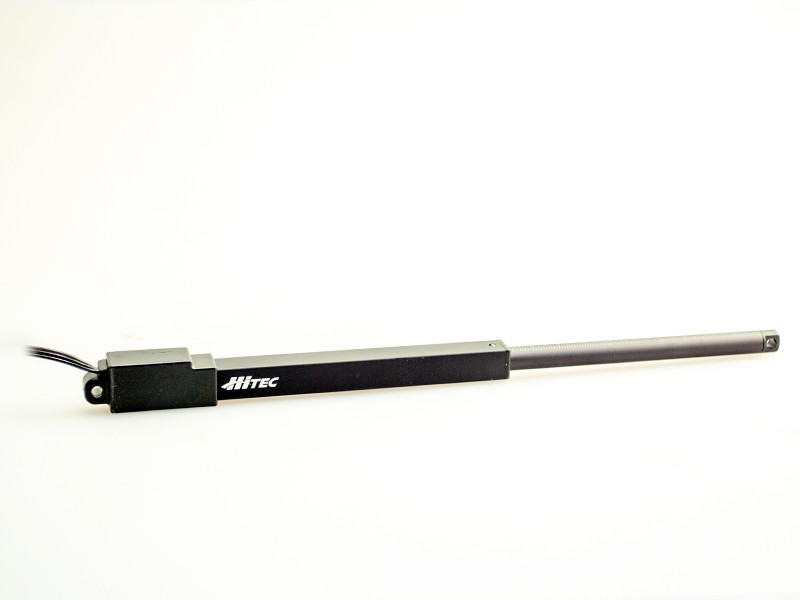

HLS12-100210 Linear, 210:1 Gear Ratio, 100mm Stroke, 5mm Lead Actuator (6V)
商品コード ：41007A JANコード：0669962410212
メーカー希望小売価格 : ¥14,000（税抜）
製品紹介
特徴
- ハイテッククオリティのリニアアクチュエータ
- PWMシグナル対応
- 高精度の位置制御
- 広い動作電圧（4.8~7.4V)
- 用途に応じたストロークモデル選択可能
- オプションでカスタマイズが可能
リニアサーボの優位性
- 狭いスペースに直線制御機構を組込めます。
○ 電動シリンダとして幅広い使用環境・用途に対応できます。
○ エアシリンダ比較で配管が不要なので取付容易、空圧・油圧シリンダーからの切り替えに最適。 - 目的よってロータリー軸サーボ使用比較で機構スペースが少なくて済む。
- 回転運動を直線運動に変換すると動作の直線性と出力トルクも非線形になります。
リニア動作サーボではストローク内すべて均一なトルク（F）で位置制御も直線になります。 - 出力軸の構造上、電流を消費しない自己保持能力があります。製造ラインの治具も1台で多種類に対応できます。
部品とアクセサリー
- ロッドエンド クレビス
- U - ブラケット
プログラム可能な機能
- エンドポイント調整
- 最大動作角度モード
- フェイルセーフ（ポイント設定・ON/OFF）
- デッドバンド幅
- 動作スピード（低速）
- ソフトスタート設定
- オーバーロードプロテクション機能
- データ（保存/読み込み）
- 工場出荷時設定（リセット）
HLS12-100210 アクチュエータ製品仕様
| 製品仕様 | |
| 制御信号 | PWM |
| 動作電圧範囲 (volts DC) | 4.8 V ~ 7.4 V |
| スピード範囲 (mm/sec) | 4.9 ~ 7.5 |
| リピータビリティ | ± 1 |
| トルク範囲(kg) | 8 ~ 12.4 |
| トルク範囲(N) | 80 〜 124 |
| 最大摩擦力 | 247 N |
| 最大サイド負荷 | 15 N |
| アイドリング消費電流 (mA) | 620 mA |
| ストロークスペック | 100 mm |
| ギア比 | 210 : 1 |
| リード(mm) | 5 mm |
| モータータイプ | コアメタルブラシ |
| ギア材質 | 4 メタルギア |
| ベアリングタイプ | フランジ型軸受 |
| 寸法（突起物除く）(mm) | 152 x 15 x 18 mm |
| 重量(g) | 56 g |
ケース材質 |
エンジニアリングプラスチック＋アルミパイプ |
| コネクター/ワイヤーの長さ | Hitec 3P / 160 mm |
