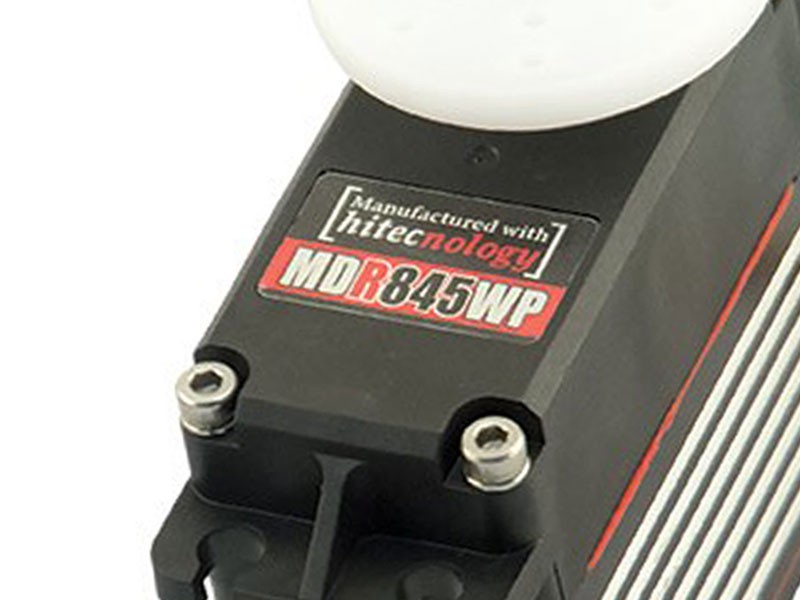

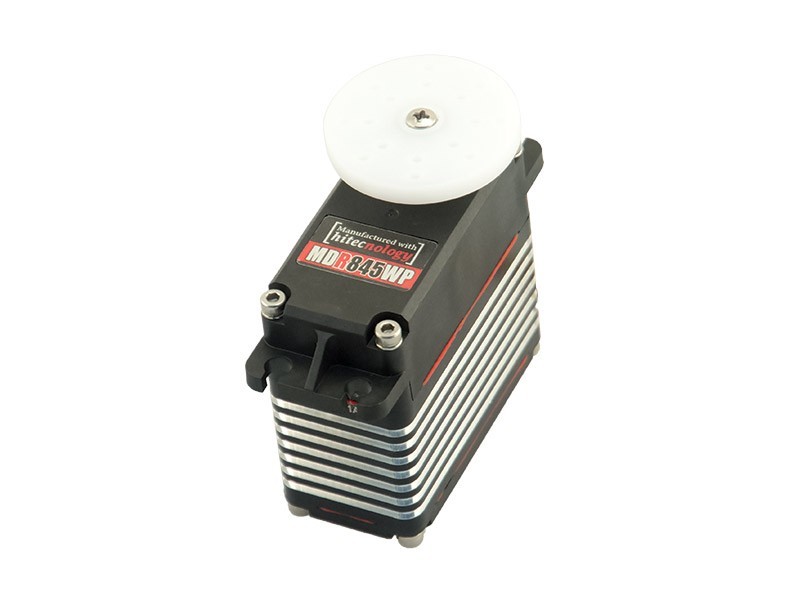

MDR845WP 32mm Waterproof 360º Cored Wide Voltage High Torque Actuator (7.4V)

PWM / TTL Ver. 商品コード:40844 JANコード:0669962408448

メーカー希望小売価格 : ¥24,000(税抜)

製品紹介

特徴

  • 高分解能32ビットプログラマブルPWMデジタル回路
  • 直線速度での連続回転
  • PWMまたはTTLプロトコル機能
  • マグネティックエンコーダ位置センサー
  • 広い動作電圧(4.8〜7.4V)
  • 耐久性に優れたモーター
  • 完全防水仕様(IP67)
  • 出力軸15セレーション
  • 利用可能なカスタマイズおよび変更オプション
  • 利用可能なカスタムコネクタオプション

部品とアクセサリー(オプション)

  • 交換用ギアセット
  • 交換用ケースセット
  • 該当するホーンと取り付け金具

プログラム可能な機能

  • エンドポイント調整
  • 最大動作角度モード
  • フェイルセーフ(ポイント設定・ON/OFF)
  • デッドバンド幅
  • 動作スピード(低速)
  • ソフトスタート設定
  • オーバーロードプロテクション機能
  • データ(保存/読み込み)
  • 工場出荷時設定(リセット)



MDR845WP アクチュエータ製品仕様

性能仕様
動作電圧範囲 (volts DC) 4.8V ~ 7.4V
無負荷動作速度 (second @ 60°) 0.26 ~ 0.17
無負荷動作速度(RPM) 56 ~ 67
無負荷動作速度(deg. per sec.) 333° ~ 400°
最大トルク (oz. / in.) 452 ~ 695
最大トルク(kg. / cm.) 32.5 ~ 50.0
最大トルク (Ncm.) 318.7 ~ 490.3
アイドリング消費電流 (mA) 30
無負荷動作消費電流(mA) 1,600
停動消費電流(mA) 10,000
物理仕様
ケース寸法(突起物除く) (inches) 2.6 x 1.26 x 2.44
ケース寸法(突起物除く)(mm) 66.0 x 32.0 x 62.0
重量(ounces) 8.01
重量(g) 227.0
モータータイプ 5極コアードカーボンブラシ
定格モーターライフサイクル 25,000 サイクル
位置センサ マグネティックエンコーダ
位置センサ定格ライフサイクル 100万
ギア材質 MK ファーストギア & スチールギア × 4
ベアリングタイプ デュアルボールベアリング
出力軸 (セレーション / Ømm) 15T / 8
ケース材質 エンジニアリングプラスチック / アルミニウム
IP規格(防水、防塵) IP67
