SG33BLT-24V RS-485 - 33mm Waterproof Brushless High Torque Actuator
ケーブル：DB-9 SUB Ver. 商品コード：34331 JANコード：0669962343312
メーカー希望小売価格 : ¥232,000（税抜）
SG33BLT-24V-SW
ケーブル：Gland Ver. 商品コード：34332 JANコード：0669962343329
メーカー希望小売価格 : ¥250,000（税抜）
製品紹介
本書は、Hitec RS-485対応アクチュエータを使用する際に参照するためにダウンロードしてください。
RS-485 Manual
特徴
- シリアルプロトコル : RRS-485, PWMまたは TTL
- コントローラ : 高分解能32ビットプログラマブルデジタル回路
- 位置センサー :マグネティックエンコーダ（非接触型）位置センサー
- 動作電圧 : 18.0 ~ 32.0V
- モータータイプ : 高性能・長寿命ブラシレスモーター
- 防水・防塵 : IP68
- 360度までの位置制御が可能
- 高精度のギアバックラッシュ（＜0.5）
- 6つのボールベアリングで保持された出力軸
- 2つニードルベアリングで保持されたアイドラー
- ブラックアルマイト処理された頑丈なアルミ合金製ケース

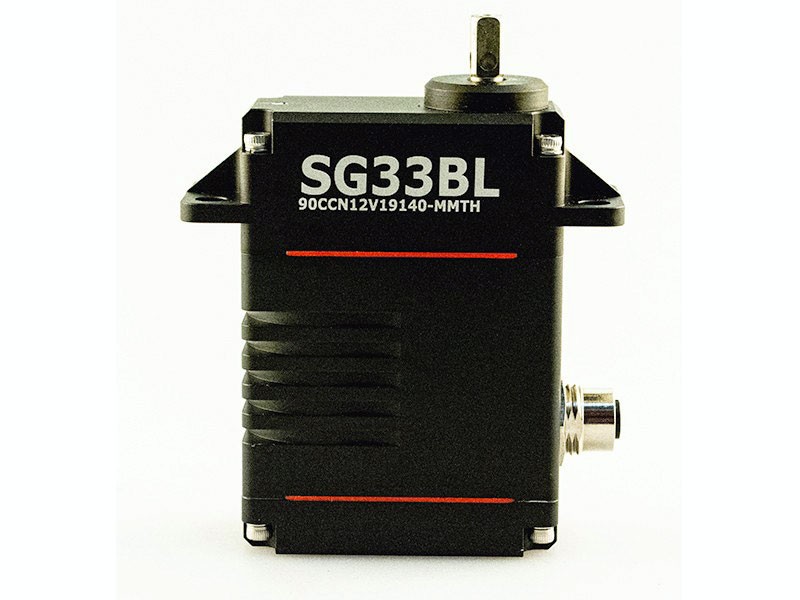

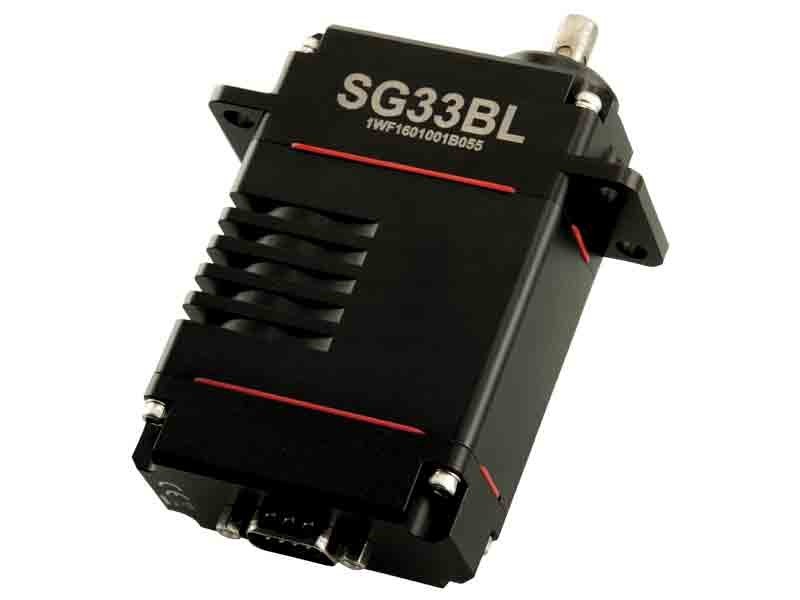

- D-SUB9 コネクタまたはCABLE GLAND (350mm)
- 利用可能なカスタマイズおよび変更オプション
- 利用可能なカスタムコネクタオプション
［ ケーブル： D-SUB9タイプ 商品コード：34331 JANコード：0669962343312 ］
［ ケーブル： ケーブルグランドタイプ 商品コード：34332 JANコード：0669962343329 ］
プログラム可能な機能
- エンドポイント調整
- 最大動作角度モード
- フェイルセーフ（ポイント設定・ON/OFF）
- デッドバンド幅
- 動作スピード（低速）
- ソフトスタート設定
- オーバーロードプロテクション機能
- データ（保存/読み込み）
- 工場出荷時設定（リセット）
SG33BLT アクチュエータ製品仕様
| 性能仕様 | |
| 制御信号 | RS-485 / PWM / TTL |
| ポジションタイプ | マグネチックエンコーダ（非接触磁気エンコーダ） |
| 動作電圧範囲 (volts DC) | 18.0 ~ 32.0V |
| モータータイプ | ブラシレスモーター |
| 動作速度範囲 (RPM) | 0.25 ~ 0.14 sec/60º (40.5 ~ 72.1) |
| トルク範囲 (Ncm.) | 110.3 ~ 196.0 kgf•cm (1531.1 ~ 2721.9) |
| 試験電圧 | 24.0V 時 |
| アイドリング消費電流 (mA) | 20mA |
| 停動消費電流(mA) | 6,400mA |
| デッドバンド幅 | 2usec |
| 動作操作 | 標準 : ±60º ±0.5 / オプション : ±160º ±0.5 / 多回転 : 最大 ±8 回転 (±2880º) |
| 使用温度範囲 | -30ºC ~ +70ºC (-22ºF TO +158ºF) |
| 無負荷時振動 | MIL-STD-810G 514.6C-VII |
| 保存温度範囲 | -40ºC ~ +80ºC (-40ºF ~ +176ºF) |
| ケース寸法（突起物除く）(mm / (inches) | 64.0 mm x 33.0 mm x 95.0 mm (2.52 x 1.3 x 3.74 in) |
| 重量(g) | 480.0 g |
| ボールベアリング | 6 ボールベアリング & 2 ニードルベアリング |
| ケース材質 | アルミニウム合金 |
| ギア材質 | MPD ファーストギア & チタンギア × 3 |
| ギアバックラッシュ | 最大 0.5º |
| 出力軸 ( mm) | 正方形 6.5 x 6.5 |
| IP規格（防水、防塵） | IP68 |
| アクチュエーターアンプタイプ | 32bit プログラマブルデジタル |
