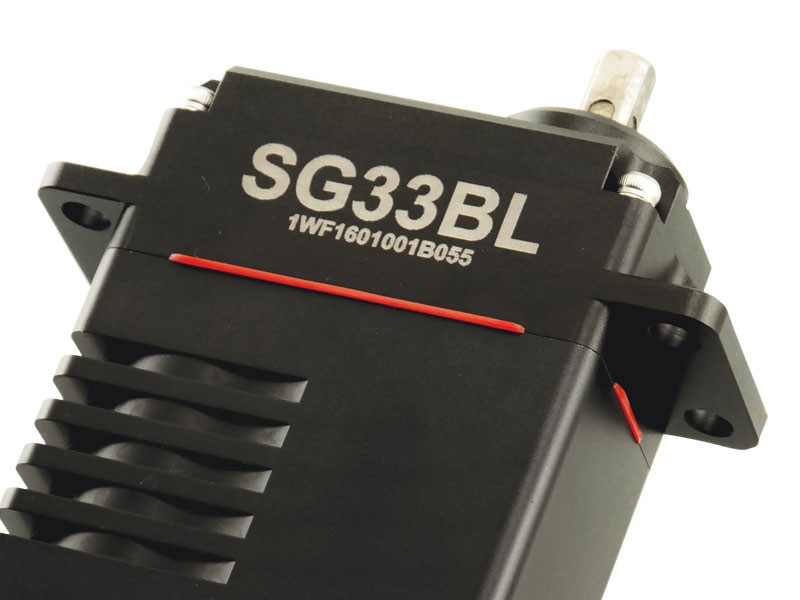

SG33BLS/BLT - 33mm BLDC Steel / Titanium Gear Industrial Version
商品コード SG33BLS:36956 / SG33BLT:36778
製品紹介
特徴
- MOSFETアンプ付きデジタル回路
- 高出力で耐久性に優れたDCブラシレスモーター採用
- マグネティックエンコーダ(非接触型)ポジションセンサー
- 広い動作電圧範囲
- ハードコート処理されたスチールギア / チタンギア
- 高精度のギアバックラッシュ(<0.5)
- 2つのボールベアリングで保持された出力軸
- ニードルベアリング対応アイドラー
- ブラックアルマイト処理された頑丈なアルミ合金製ケース
- 完全防水仕様(IP67)
- 360度迄の位置制御が可能
- RS-485 *、PWMまたはTTL制御オプションが利用可能
*特別注文のカスタマイズ時には、使用可能なRS-485プロトコルオプションを要求する必要があります。 - D-SUB9コネクタ
- ギア保護システム
- オプションでコネクターなどカスタマイズ可能
部品とアクセサリー(オプション)
- 交換用ギアセット
- 交換用ケースセット
- 該当するホーンと取り付け金具
SG33BLS/BLT アクチュエータ製品仕様
性能仕様 | |
制御信号 | CAN (2.0A or 2.0B) / UAVCAN / RS-485 / PWM / TTL |
動作電圧範囲 (volts DC) | 9.0V ~ 15V |
無負荷動作速度 (second @ 60°) | 0.20 ~ 0.17 |
無負荷動作速度(RPM) | 49 ~ 60 |
無負荷動作速度(deg. per sec.) | 295° ~ 360° |
最大トルク (oz. / in.) | 1843 ~ 2253 |
最大トルク(kg. / cm.) | 132.7 ~ 162.2 |
最大トルク (Ncm.) | 1301.6 ~ 1590.9 |
アイドリング消費電流 (mA) | 45 |
無負荷動作消費電流(mA) | 500 |
停動消費電流(mA) | 10,000 |
物理仕様 | |
ケース寸法(突起物除く) (inches) | 2.52 x 1.30 x 3.74 |
ケース寸法(突起物除く)(mm) | 64.0 x 33.0 x 95.0 |
重量(ounces) | 14.11 |
重量(g) | 400.0 |
モータータイプ | BLDC(DCブラシレスモーター) |
定格モーターライフサイクル | 1,000 時間 |
位置センサ | 磁気エンコーダ |
位置センサ定格ライフサイクル | 100万サイクル |
ギア材質 | MPD ファーストギア & チタンギア × 3 |
ベアリングタイプ | デュアルボール & ニードルベアリング |
出力軸 (セレーション / Ømm) | 6.55mm 正方形 |
ケース材質 | アルミニウム合金 |
IP規格(防水、防塵) | IP67 |
