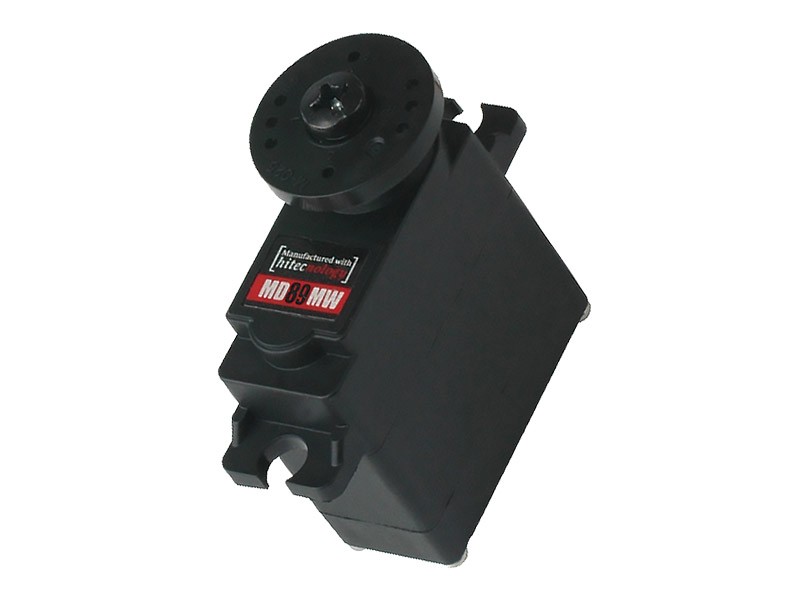

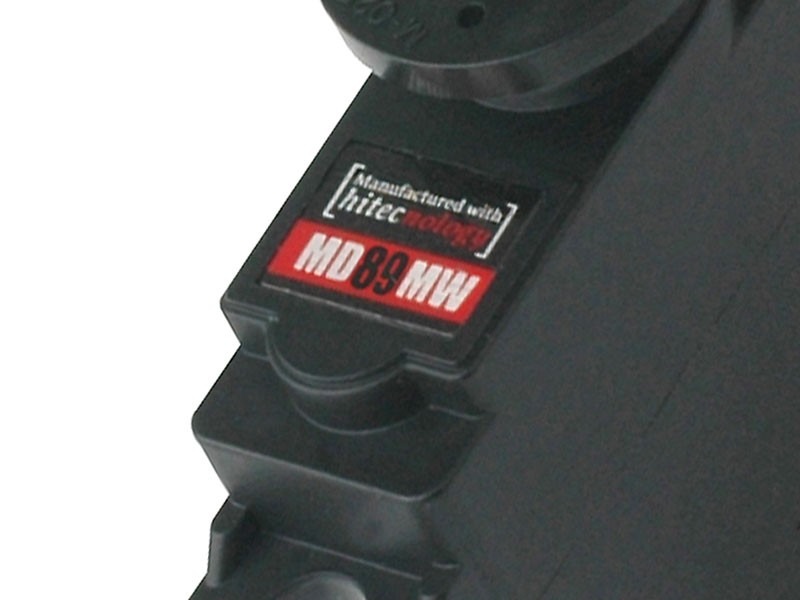

MD89MW PWM/TTL 13mm Coreless Wide Voltage Metal Gear Actuator (7.4V)

PWM/TTL Ver. 商品コード:40089 JANコード:0669962400893

メーカー希望小売価格 : ¥14,500(税抜)

製品紹介

特徴

  • 高分解能32ビットプログラマブルPWMデジタル回路
  • PWM および TTL プロトコル機能
  • マグネティックエンコーダ位置センサー
  • 広い動作電圧(4.8〜7.4V)
  • ヘビーデューティーロングライフモーター
  • 出力軸25セレーション
  • 利用可能なカスタマイズおよび変更オプション
  • 利用可能なカスタムコネクタオプション

部品とアクセサリー(オプション)

  • 交換用ギアセット
  • 交換用ケースセット
  • 該当するホーンと取り付け金具

プログラム可能な機能

  • エンドポイント調整
  • 最大動作角度モード
  • フェイルセーフ(ポイント設定・ON/OFF)
  • デッドバンド幅
  • 動作スピード(低速)
  • ソフトスタート設定
  • オーバーロードプロテクション機能
  • データ(保存/読み込み)
  • 工場出荷時設定(リセット)



MD89MW アクチュエータ製品仕様

性能仕様
制御信号 PWM / TTL
動作電圧範囲 (volts DC) 4.8V ~ 7.4V
無負荷動作速度 (second @ 60°) 0.17 ~ 0.11
無負荷動作速度(RPM) 59 ~ 91
無負荷動作速度(deg. per sec.) 300° ~ 545°
最大トルク (oz. / in.) 76 ~ 118
最大トルク(kg. / cm.) 5.3 ~ 8.5
最大トルク (Ncm.) 54 ~ 84
アイドリング消費電流 (mA) 30
無負荷動作消費電流(mA) 300
停動消費電流(mA) 2,900
物理仕様
ケース寸法(突起物除く) (inches) 1.14 x 0.51 x 1.18
ケース寸法(突起物除く)(mm) 29.0 x 13.0 x 30.0
重量(ounces) 0.88
重量(g) 25.0
モータータイプ コアレス
定格モーターライフサイクル 25,000 サイクル
位置センサ マグネティックエンコーダ
位置センサ定格ライフサイクル 50,000サイクル
ギア材質 メタルギア × 5
ベアリングタイプ デュアルボールベアリング
出力軸 (セレーション / Ømm) 25 / 6
ケース材質 エンジニアリングプラスチック
